Calculer le gain d’un ampli
Pour calculer le gain d’un ampli, on va avoir besoin de deux informations, le signal d’entrée et le signal de sortie de l’ampli à mesurer.
On va donc se servir de la formule du gain 20*LOG(US/UE).
Pour une mesure au multimètre :

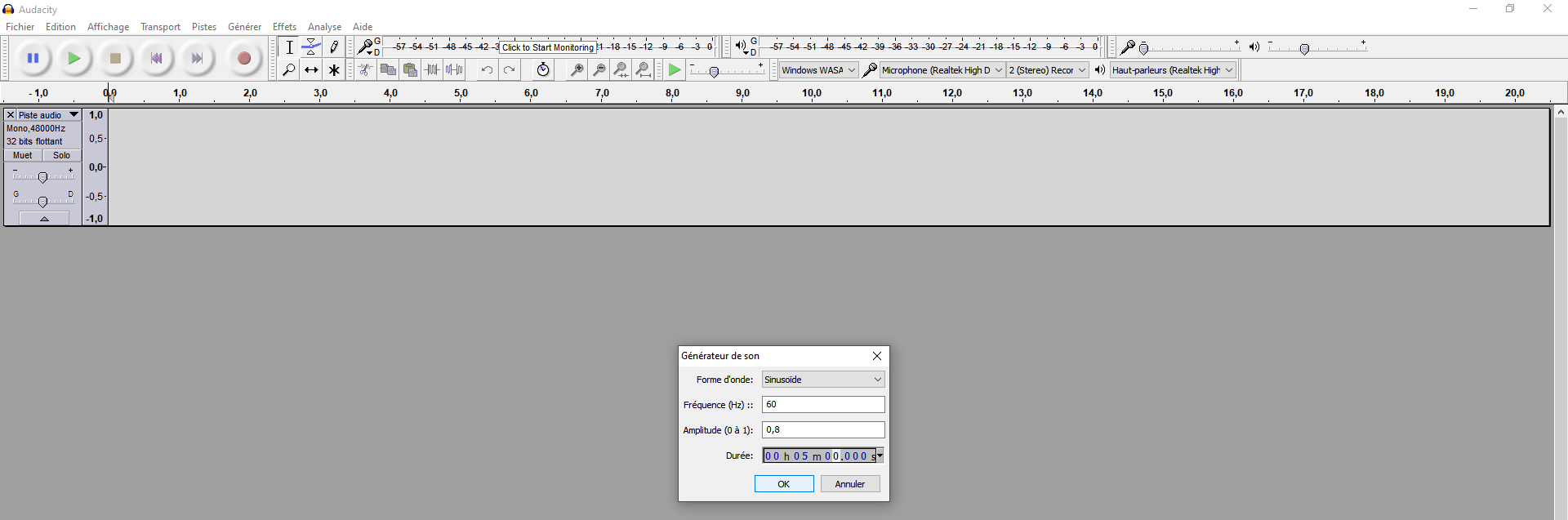

Il faut générer un signal à 50/60hz pour que le signal soit lu par le multimètre ( fréquence secteur ).

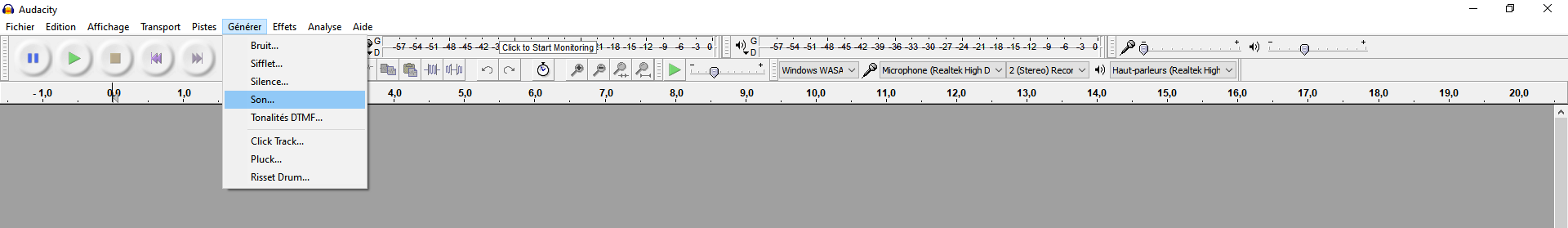

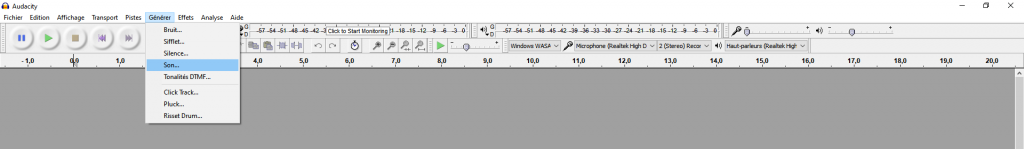

Avec Audacity :

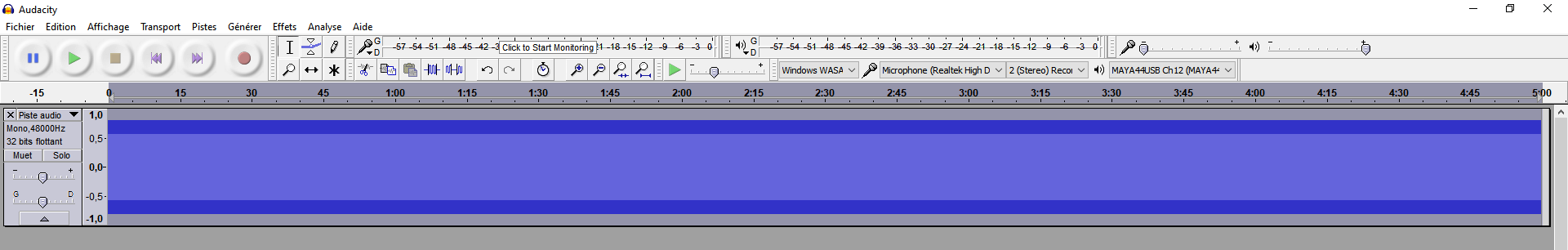

Une fois le signal généré, on le lit et on mesure
Pour une mesure sur un câble XLR, il faut prendre un câble symétrique !

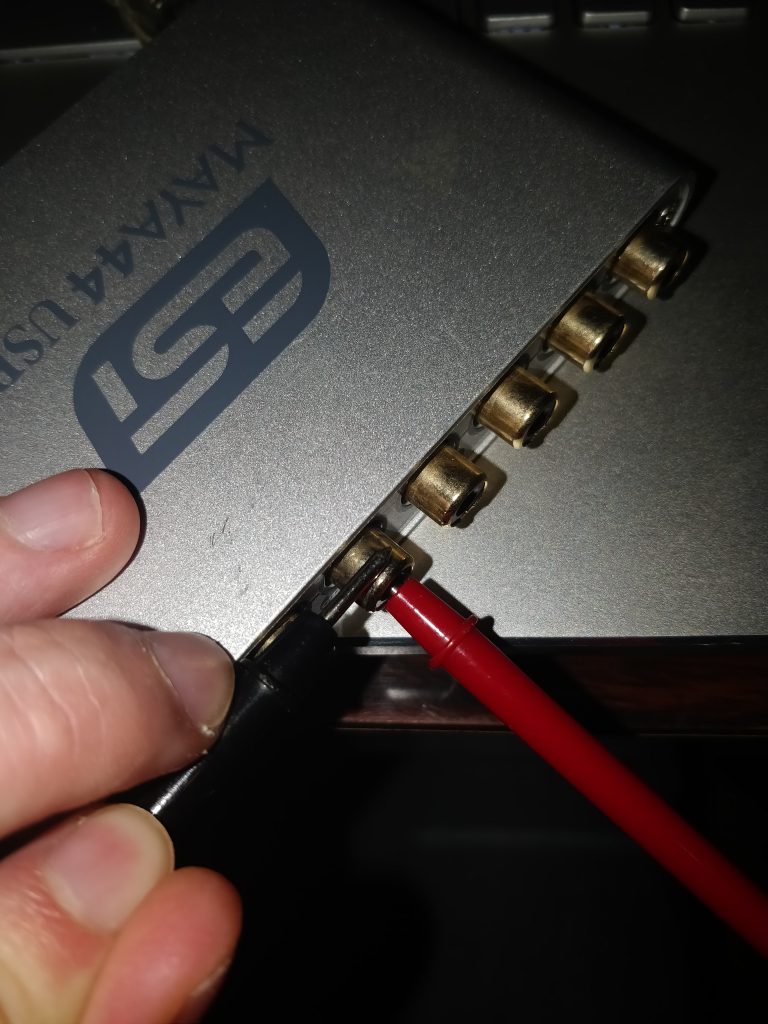

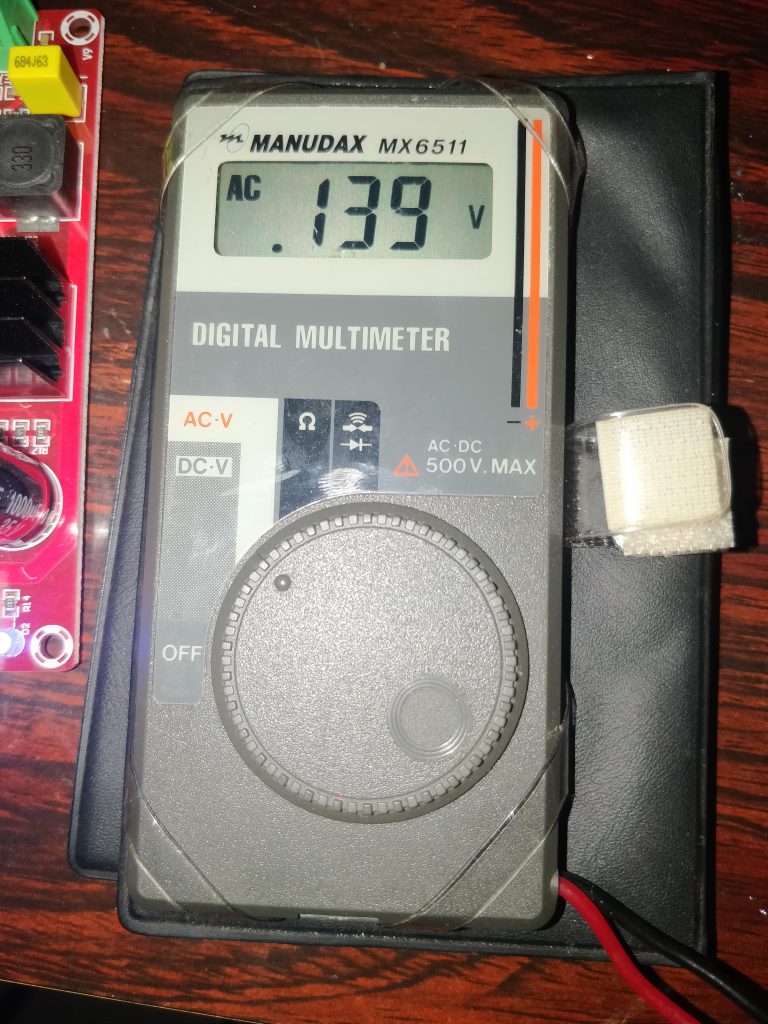

Entré d’amplis ( donc sortie de carte son ) :

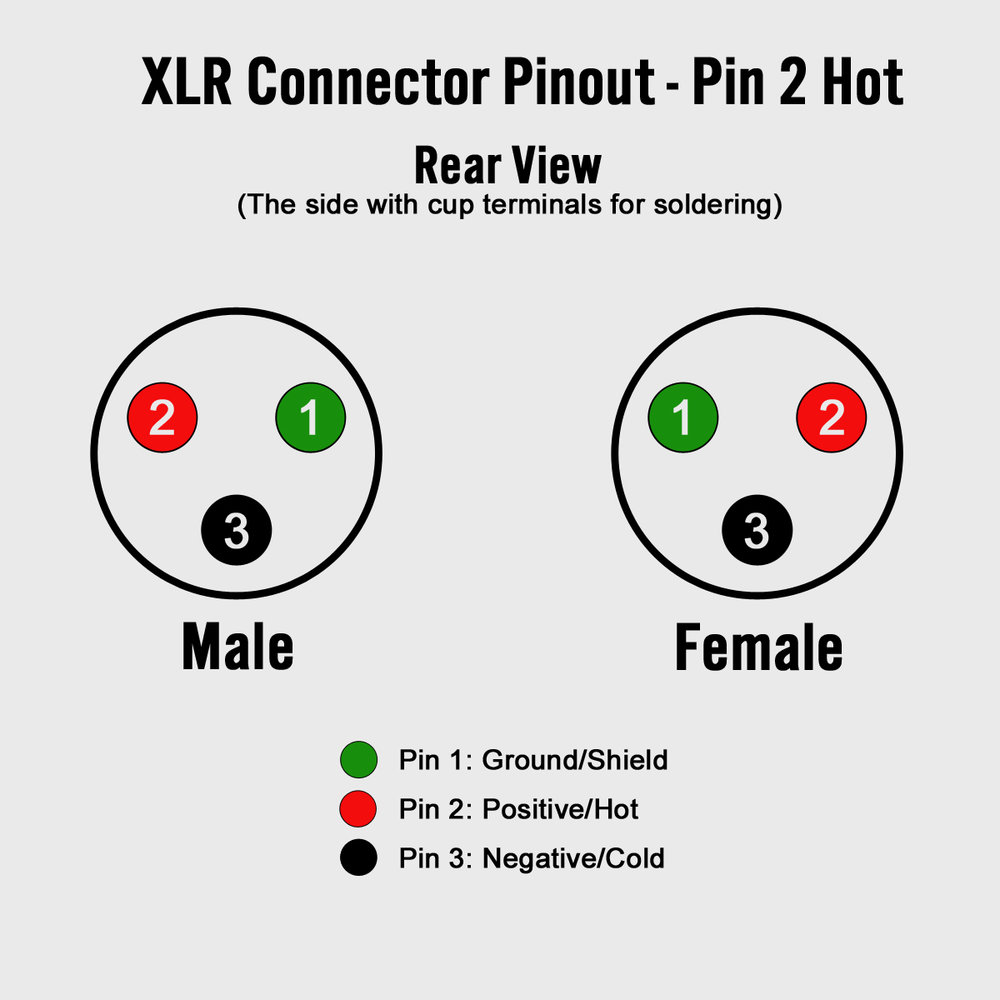

Pour du XLR il faut prendre entre le point chaud et le point froid
Sortie :
Avez la formule du gain, sur cet ampli on a donc un gain de 20*LOG(8.75/0.139) = 35.97
L’ampli a un gain de 35.97 db
Pour une mesure à l’oscilloscope :

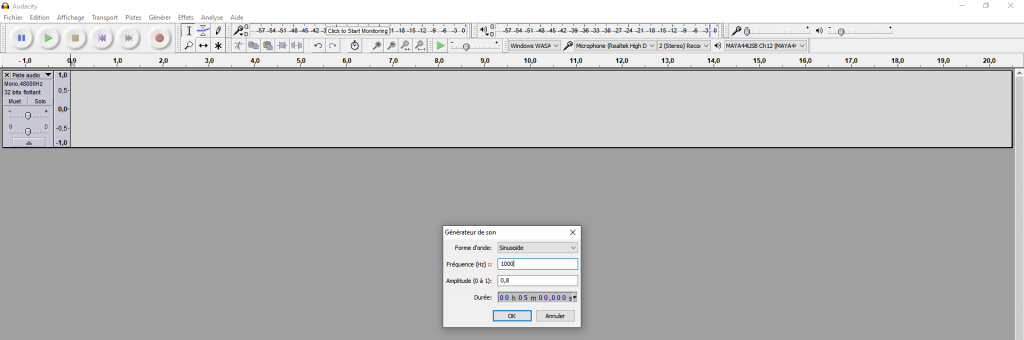

On génère maintenant un signal 1Khz comme expliqué plus haut
On mesure en entrée et en sortie.
En faisant bien attention, parfois la terre est reliée sur un pôle de sortie de l’ampli et la masse de l’oscilloscope y est aussi, donc si on se trompe c’est court-circuit de la sortie de l’ampli et => BOOM.
Expérience vécue sur un ampli clone de labgruppen en utilisant deux voies de mon oscillo, résultat ma console avec une piste cramée et un processeur dont le DAC a fumé. Comme c’était en CC, j’avais le droit au câble qui tremble sous le courant d’appel ainsi que la gaine dans le mur et une jolie chute de tension dans mon appartement qui donnait un effet disco à mes plafonniers …

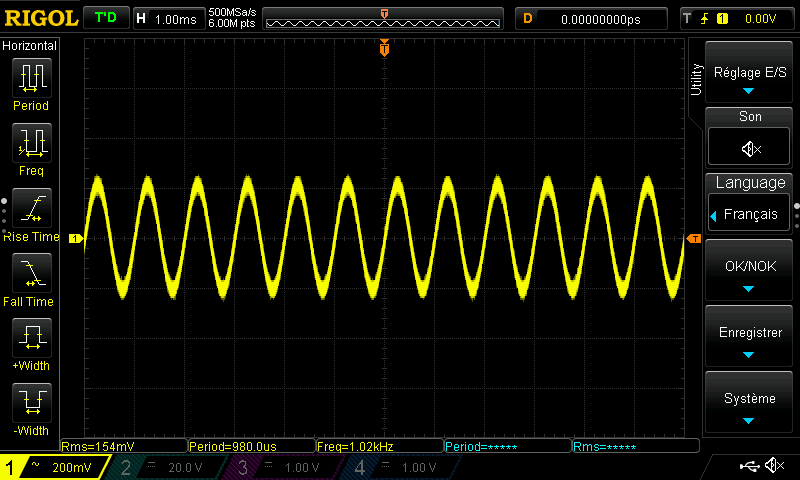

Entrée :

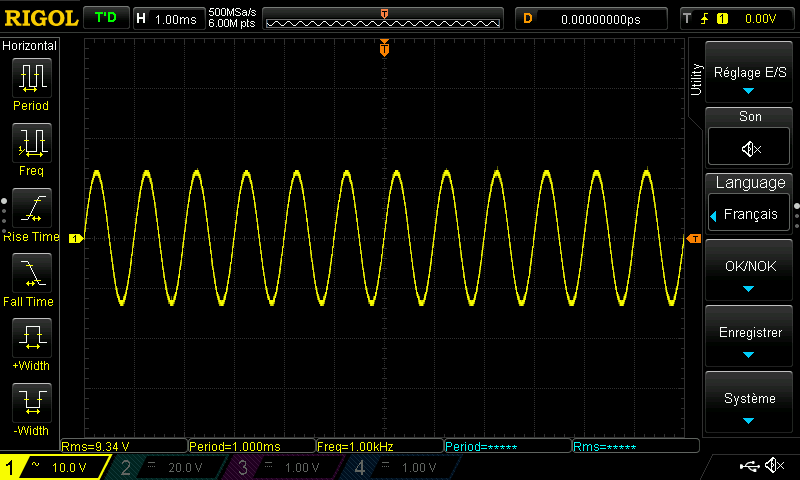

Sortie :
Comme tout à l’heure avec la formule : 20*LOG(9.34/0.154) = 35.7
Une différence de 0.3db est constatée entre les deux mesures, ces mesures sont faites sur de faibles tensions ( à cause de l’ampli que j’utilise en 12V ).
Lors de mesure sur de plus gros amplis avec une tension d’entrée de l’ordre de 1V environ et avec plus de 42V en sortie ( Gain de 32db ), la différence entre les deux mesures était encore plus réduite.
Et pour l’exemple :
Une différence de 0.3db sur des subs de 3000W sous 4 ohms, sur le calcul du limiteur provoquerait une « suramplification » de 160W.
Sur des subs de 600W sous 8ohms, la « suramplification » serait de 30w.
La « suramplification » est très légère
La calculatrice de limiteur impose déjà un facteur de sécurité, mais si vous êtes craintif, faites -0.5db sur votre limiteur.
N’achetez pas un oscilloscope juste pour mesurer le gain d’un ampli… Un bon multimètre précis devrait réduire la différence que j’ai entre ces deux mesures.
