Réglage des délais et équalisation globale
Je ne suis pas ingé-son ni sondier, c’est un hobby pour moi, certaines informations peuvent être erronées et seront corrigés au fur et à mesure.
Je n’utilise pas un vrai système son pour les exemples, les résultats ne sont donc pas représentatif de ce que l’on peut voir sur de vraies mesures, mais permettent de se faire une idée globale.
De même que j’ai fait quelques raccourcis pour être le plus simple possible.
J’ai utilisé une console numérique afin d’ajouter des EQs ainsi que des délais pour simuler le système
N’hésitez pas à lire le site et le forum de Marc.O : http://hornplans.free.fr/
Ainsi que le site et le forum de Ziggy : http://www.ziggysono.com
Pré-requis au minimum :
R.E.W ( Gratuit et trouvable sur internet )
En option :
Smart ( Payant ) ou Systune demo trouvable ici : www.afmg-support.eu/AFMGDownloads/Downloads.aspx?SW=EASERA%20SysTune%20Demo&FILE=EASERASysTuneDemoSetup.zip
Article sur systune : EASERA Systune
Réglage des délais
On va mesurer les délais de chaque voie et faire les réglages en fonction des mesures.
Pour faire simple, cela permet que chaques voies partent en même temps ( cela permet d’éviter qu’une voie parte avant une autre et qu’il y ait un gros trou dans la courbe de réponse ).
Lorsque vous réglez un délai d’une voie, il ne faut plus toucher le délai de la voie à coté
Ex : Réglage du délai des SUBs ( Entre SUBs et Mediums, donc ), une fois le délai des SUBs réglé, il ne faut plus toucher aux réglages des SUBs et des Mediums, sans quoi le réglages sera faussé, ou alors, si vous devez pour X raisons ajouter 1ms aux médiums, il faut ajouter 1ms au SUBs.
Si le délai est trop important, recommencez le réglages mais à partir de l’enceinte suivante, par exemple au lieu de partir du subs, partir du medium, etc.

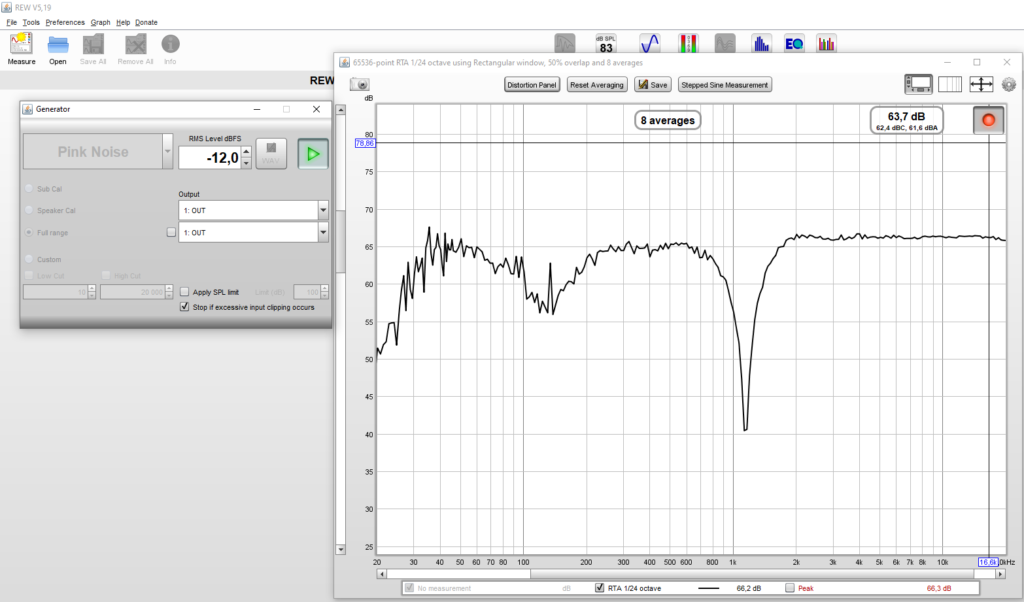

On commence d’une courbe qui ressemble à ça :
Méthode « A l’oreille » :
Il faut générer un son, type un sinus avec un logiciel comme Audacity ou le générateur de REW à la fréquence de coupure de vos enceintes ( Ex 120Hz pour une coupure entre Medium et SUBs ).
Ensuite sur votre processeur, vous activez l’inverseur de phase sur une voie, vos SUBs par exemple et vous jouez avec le délai jusqu’à ce que le signal soit le plus faible possible, quand vous avez le signal le plus faible possible, vous désactivez l’inverseur de phase et vous refaite pareille avec les compressions.
Méthode « très facile » :
Première méthode :
C’est la technique décrite par Marc qui est la plus simple à appréhender : http://hornplans.free.fr/calage_delay.html
On utilise la RTA et on « joue » avec les délais afin de corriger les creux aux fréquence de coupures

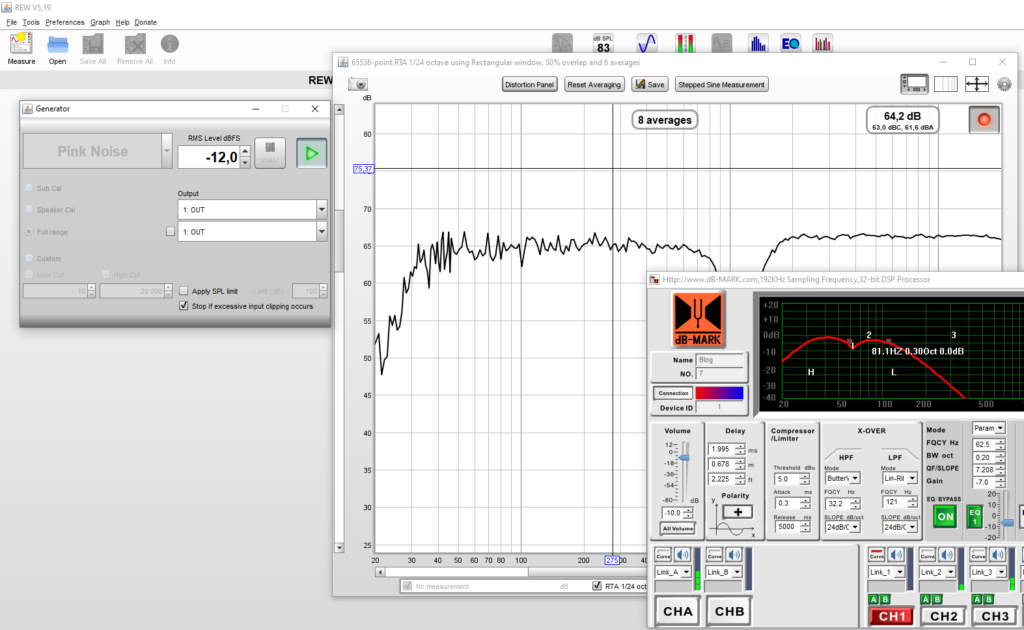

On peux partir des SUBs a 0ms et donc passer directement au délai des médium, je modifie le délai des médium en temps réel et je regarde la RTA
Je vais voir si je peux faire mieux, je vais donc laisser les médium à 0ms et modifier le délai du SUBs
Je fais pareille avec les compressions
Méthode « simple »
Ces méthodes sont préférable pour caler deux enceintes identiques car on va mesurer le « délais globale » de l’enceinte
Je ne recommande pas ces méthodes pour caler un système complet
Avec REW :

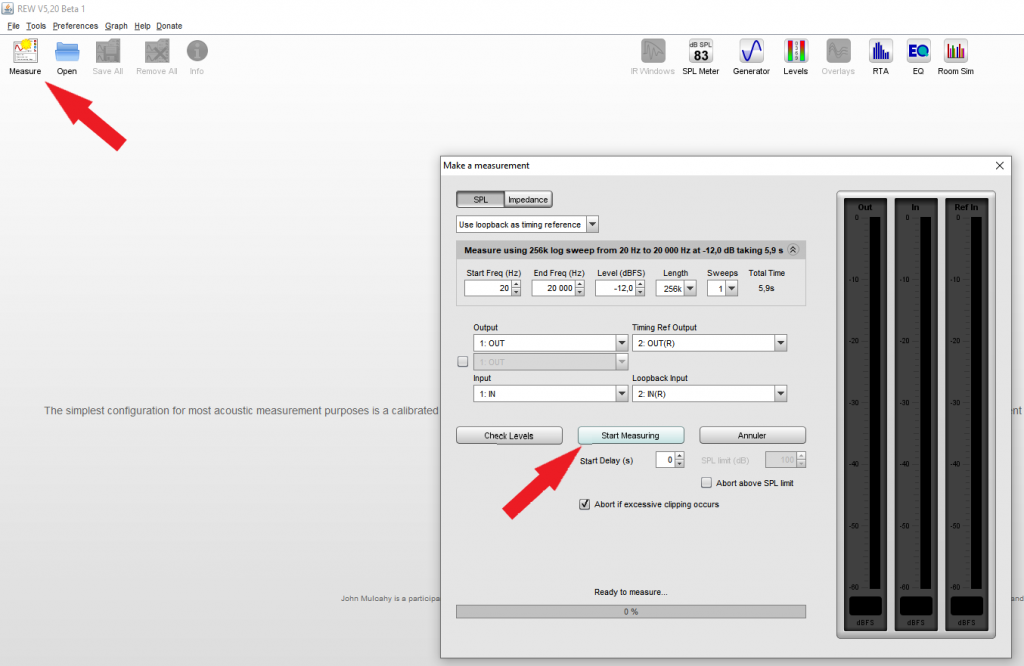

On fait la mesure sur chaque voie, pensez à libérer vos enceintes sur le passe-bas, ça limite les erreurs. Faites plusieurs mesures également, les mesures doivent être identiques.
On prendra le délai le plus élevé ( 8.707 ici ) et on fait la soustraction afin d’obtenir le délai à rentrer dans le processeur
Pour les subs : 8.707 – 6.735 = 1.972
Pour le high : 8.707 – 8.186 = 0.521
Je refais une mesure de chaque voie pour vérifier :

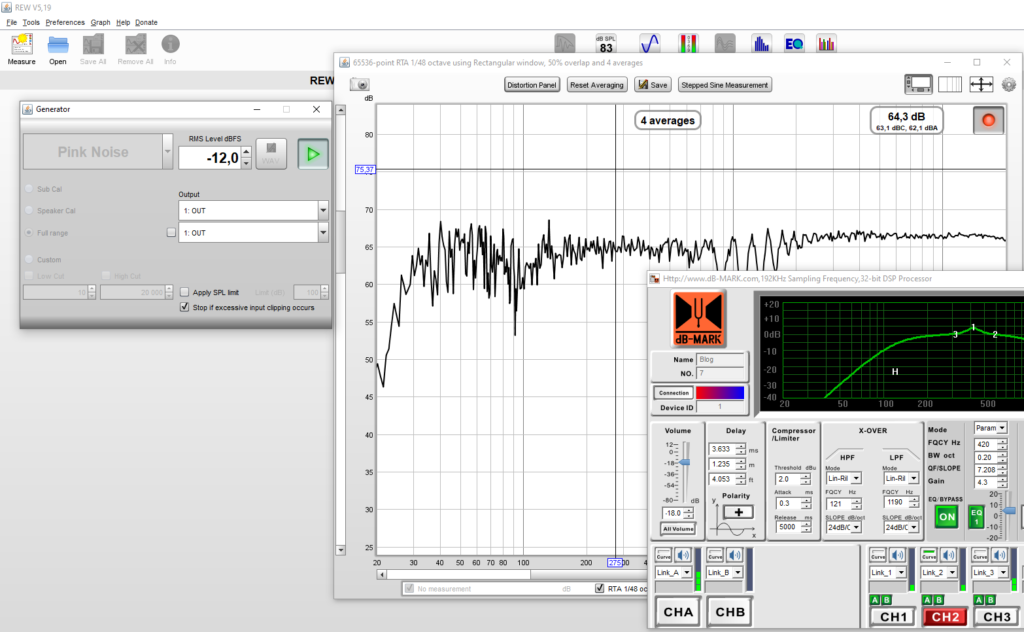

Je mesure la réponse pour vérifier :
Avec SMAART :
Je mesure donc en premier les subs ( comme avant, on fait la mesure sur chaque voie, pensez à libérer vos enceintes sur le passe-bas, ça limite les erreurs. Faites plusieurs mesures également, les mesures doivent être identiques. )

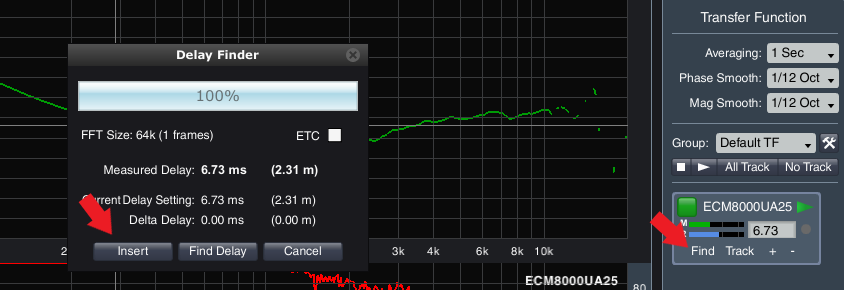

Je rentre la valeur dans SMAART
Je fais les calcules sur les médiums.

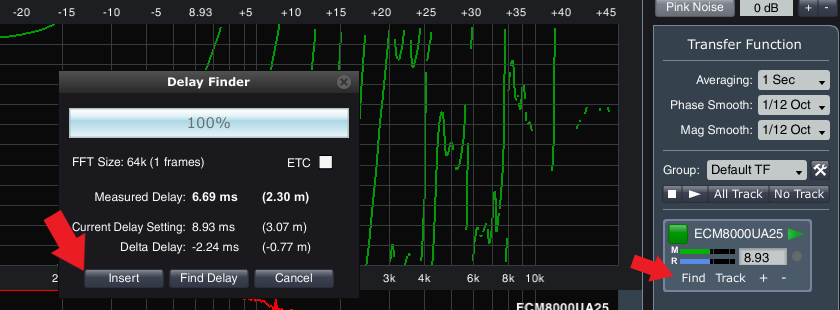

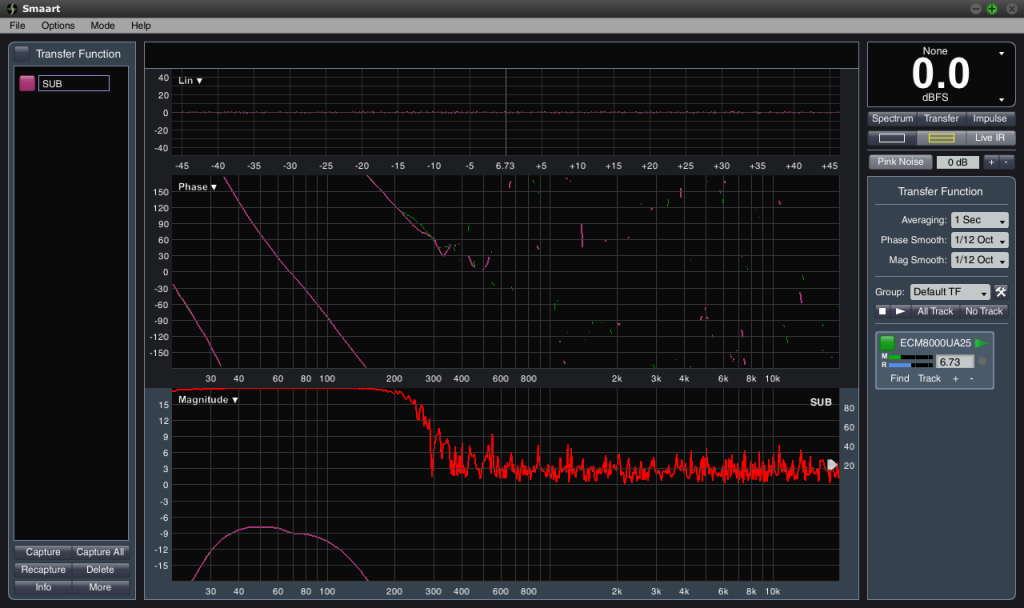

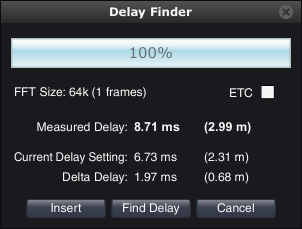

Là mon délai est positif, je dois donc entrer un délai de 1.97ms à mes SUBs et recommencer l’insert

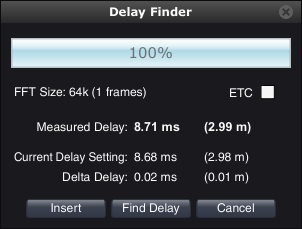

Je refais une mesure du médium pour vérifier que c’est bien à 0ms
Et je fais pareil pour la compression

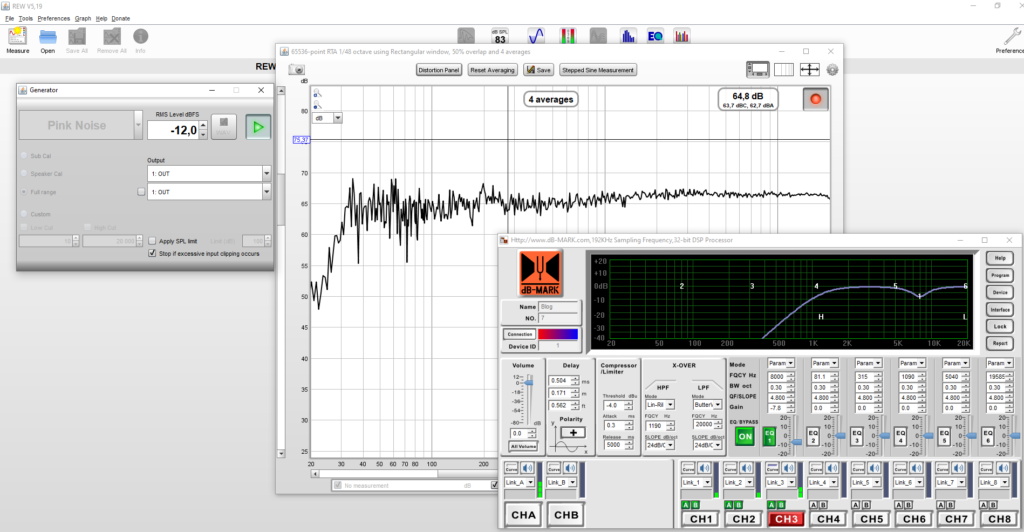

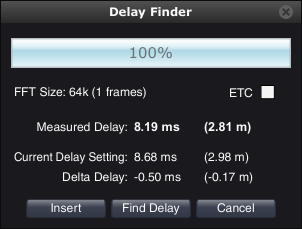

Le délai est de -0.50ms, j’applique donc un retard de 0.50ms sur le processeur.

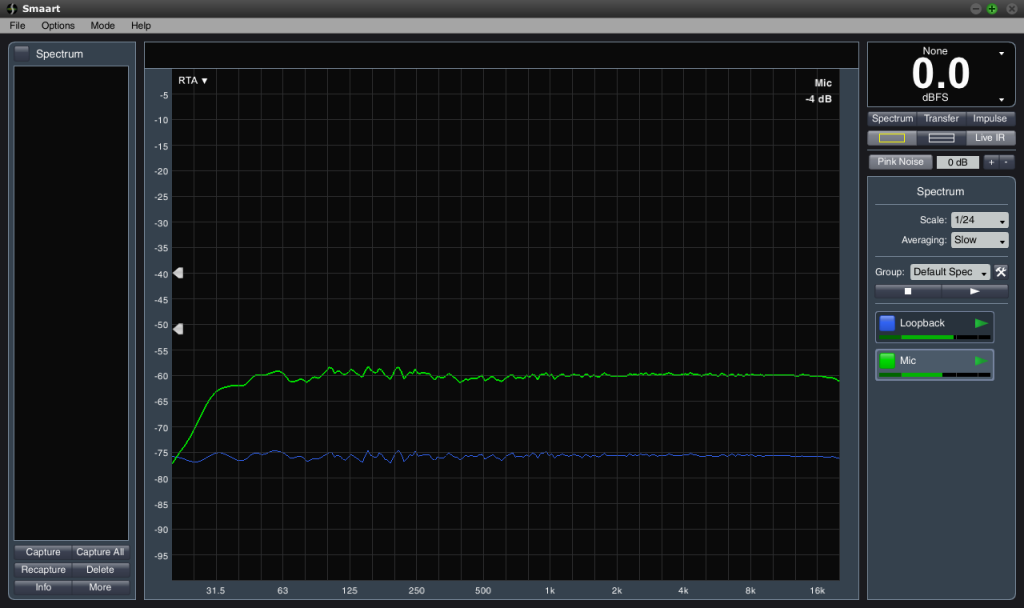

Au final la mesure donne ça
Avec Systune :
A venir
Méthode « avancé »
Ces méthodes permettent de caler les enceintes à leur fréquence de coupure
Il s’agit d’utiliser la courbe de phase.
Avec Systune :

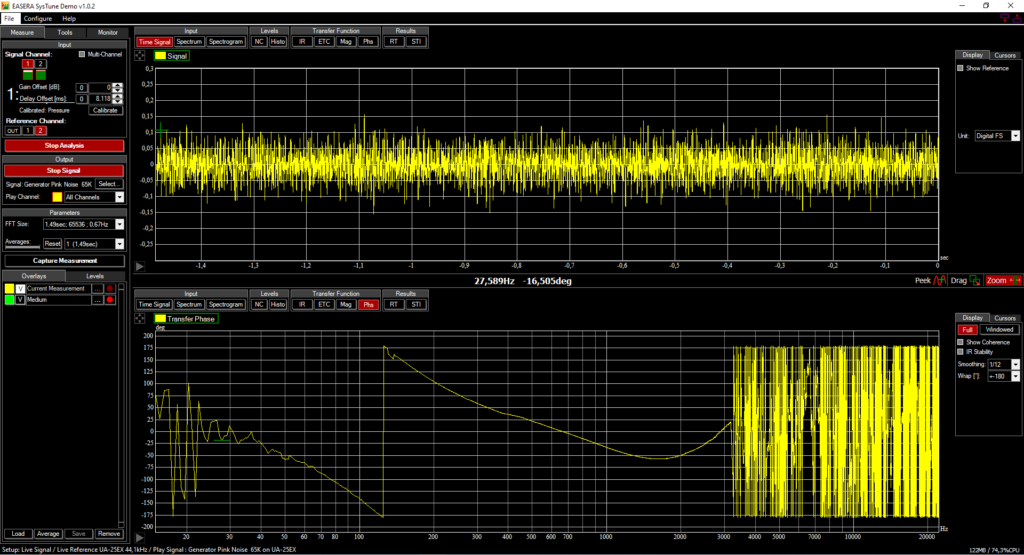

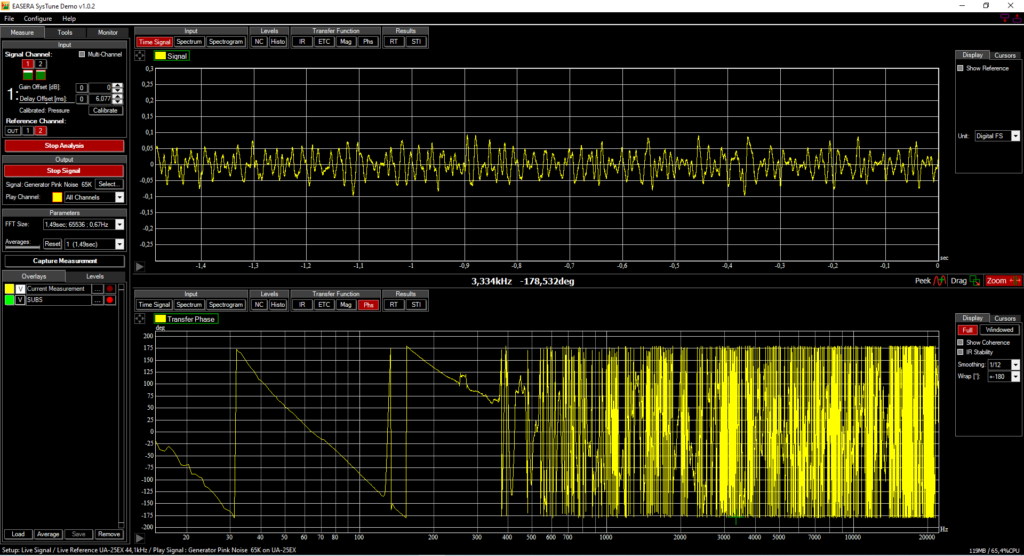

On ouvre le passe bas des subs et on fait Peak to delay sur IR puis on remet le filtre et on mesure :

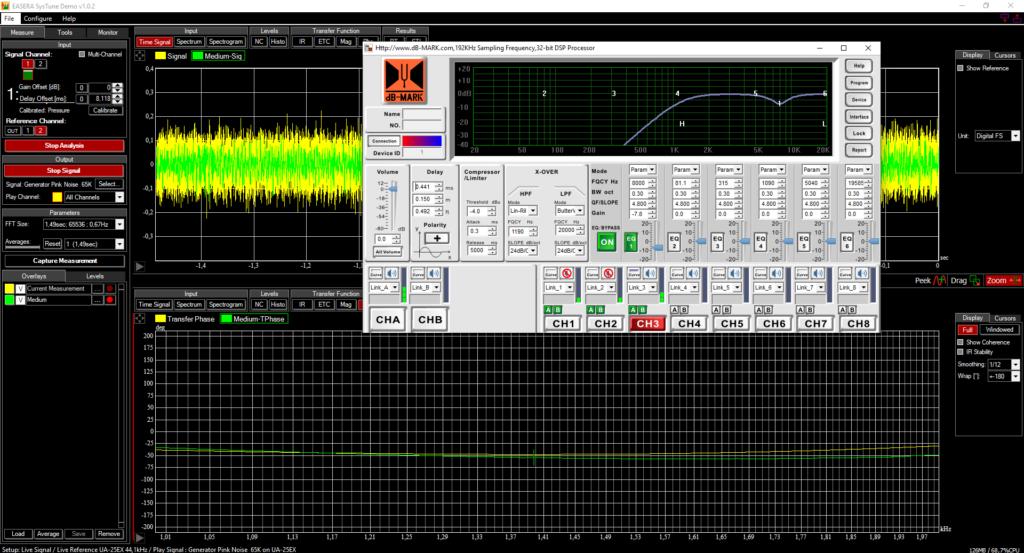

On enregistre la mesure puis on compare avec la mesure du medium :

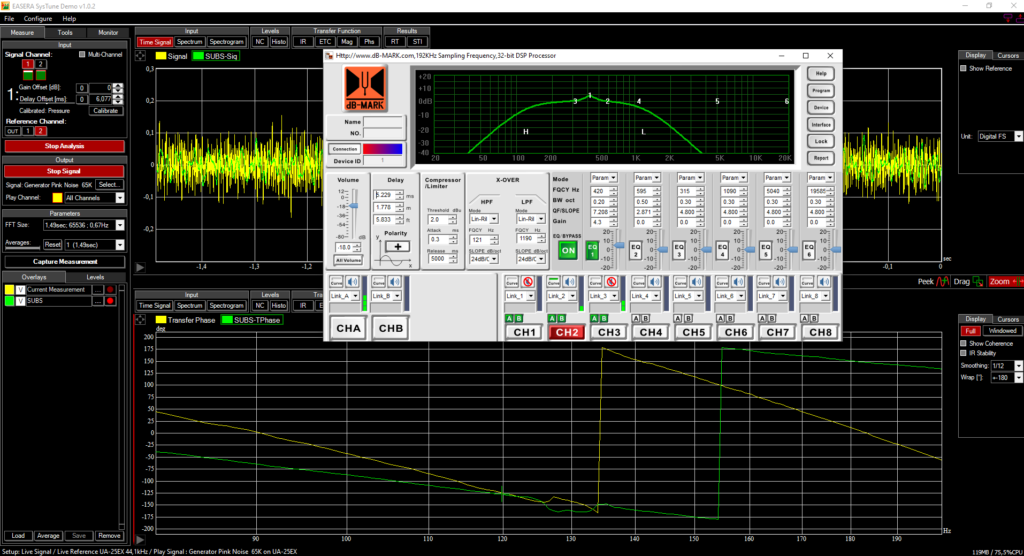

Il faut régler le délais pour que les courbes de phase se croisent à la fréquence de coupure ( ici 120Hz ) : On mesure un délais de 5ms
On va recommencer à partir du medium ( on rouvre le passe bas + Peak to delay ) :
On remet nos filtre, on enregistre la mesure puis on mesure les SUBs :

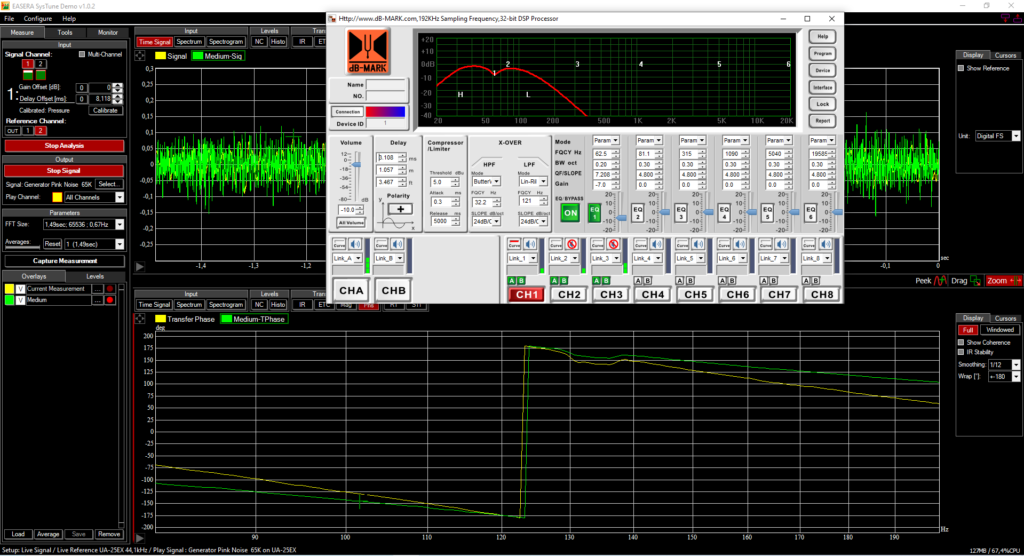

On arrive maintenant à un délais de 3ms à la fréquence de coupure à 120Hz
On mesure maintenant le high

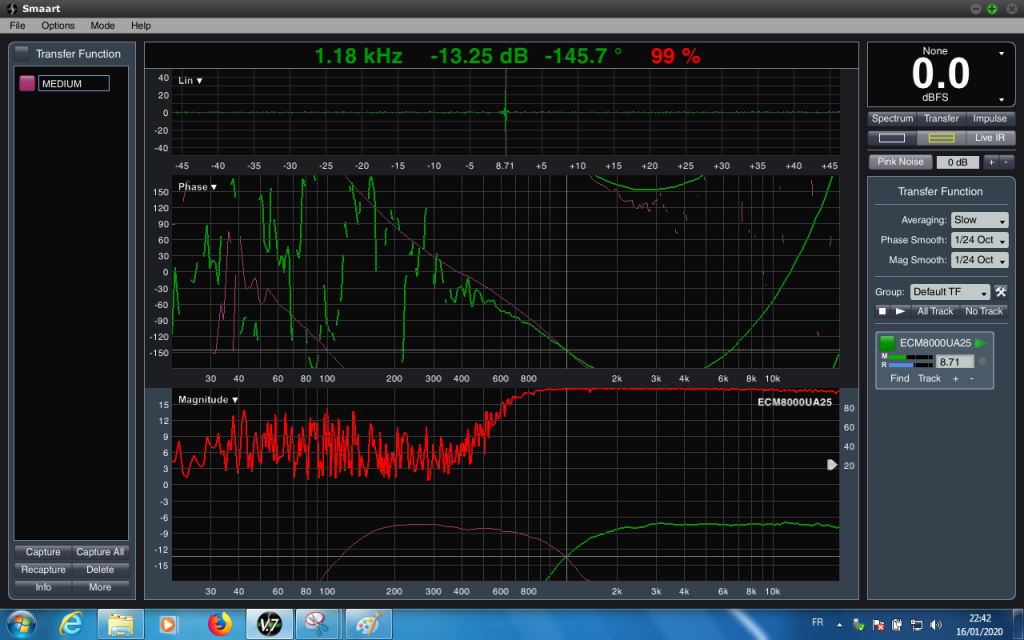

On mesure ici un délai de 0.441ms
Sur Smaart :
Comme la méthode précédente, on prend les SUBs, on enlève le passe-bas à 120Hz, on mesure le délai et on le rentre dans le smaart.
On remet le filtre sur les SUBs
On fait ensuite une mesure de la phase que l’on enregistre

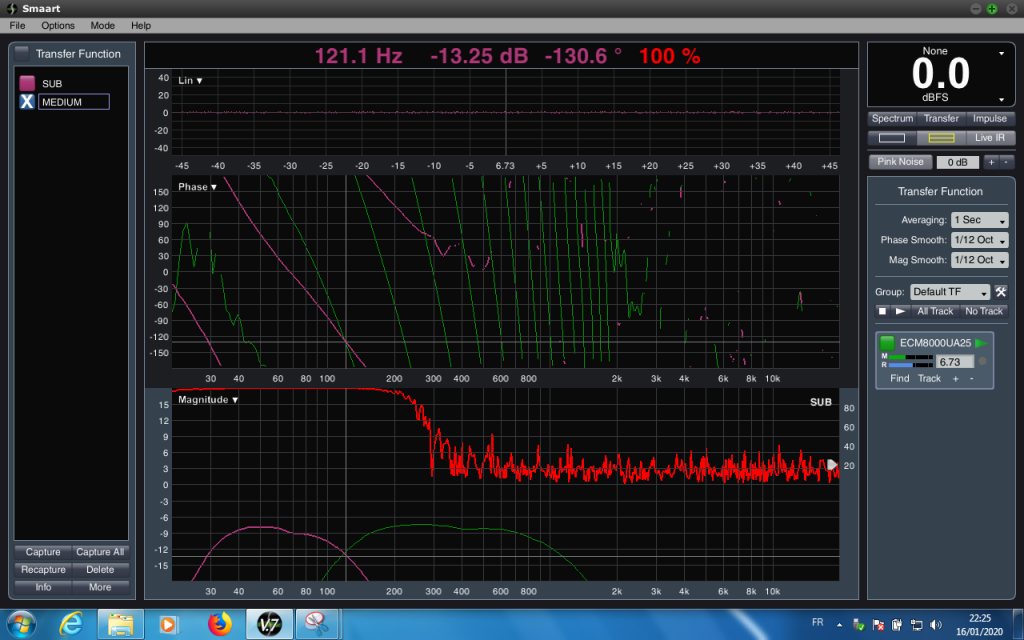

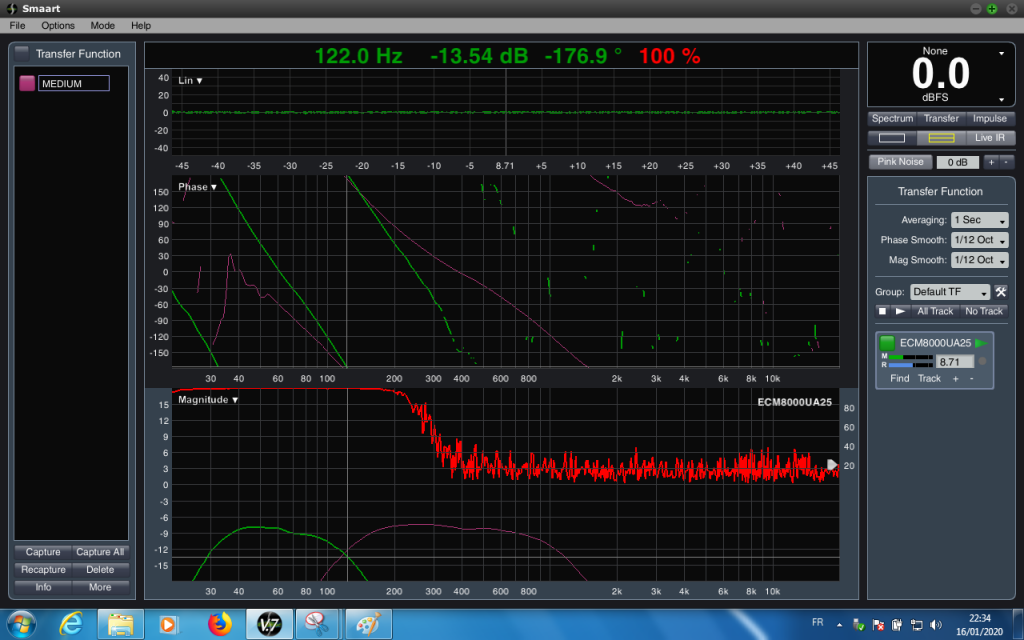

On fait la même mesure sur le médium et on joue avec le délai pour faire coïncider la phase à la FC
Je vais tenter l’inverse, insérer le délai du médium en enlevant mon passe-bas, le remettre, capturer ma mesurer et régler le délai du sub.
Je fais pareil sur le HIGH

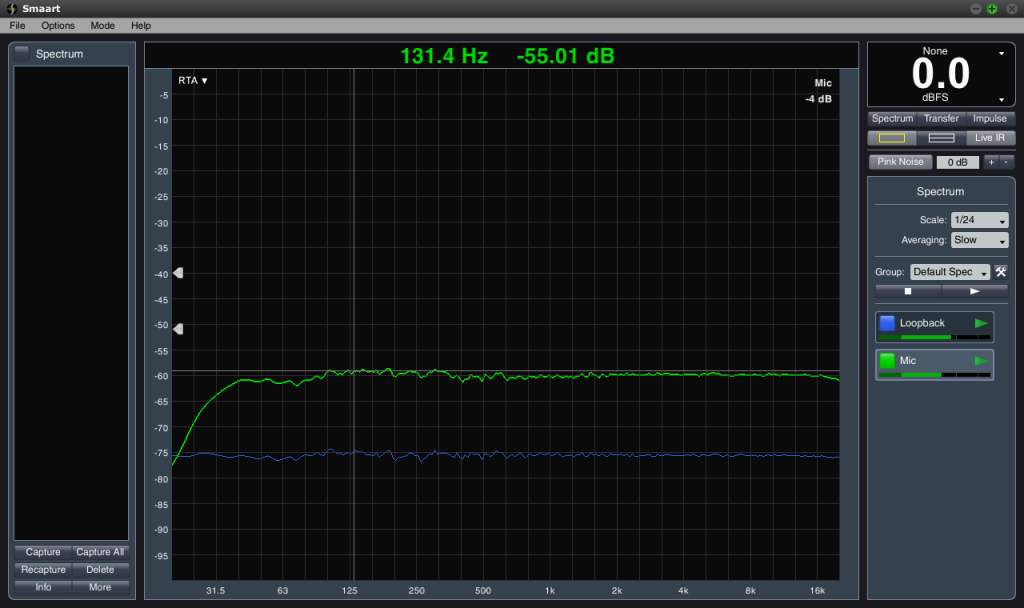

Je refais une mesure globale pour valider que tout est ok
Equalisation globale
On peut se permettre uniquement une equalisation en entrée de processeur à ce stade, car toutes modifications sur les voies ( Volume sur proc ou ampli, EQ, etc ) impliqueraient un nouveau calcul des délais.

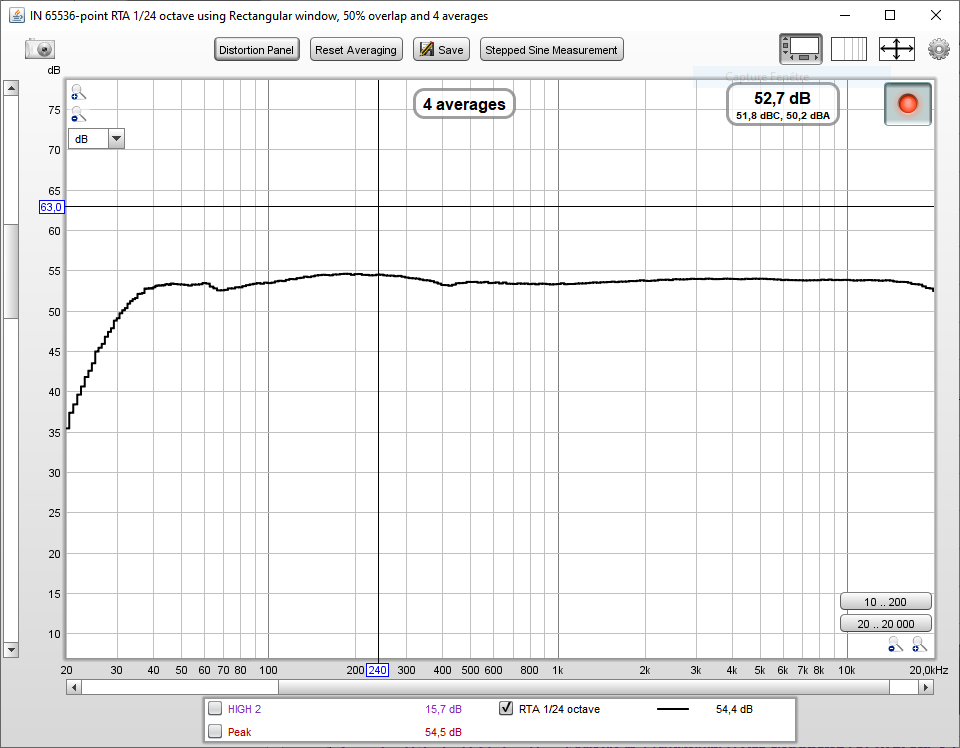

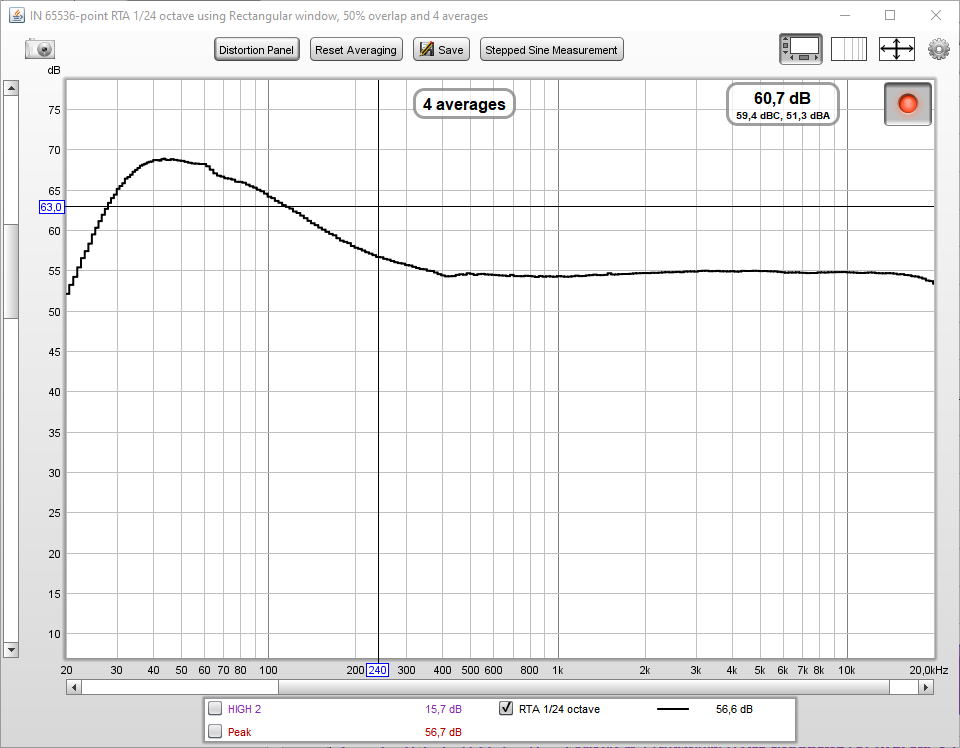

Vous faites l’équalisation afin d’avoir le signal le plus lisse possible et vous appliquez un low shelving à 120Hz entre +10 et +15db en fonction de vos préférences.
Vous pouvez ajouter un high shelving vers 12Khz pour atténuer les aigus afin d’éviter que les personnes ne se prennent trop d’aigu dans la tronche.
