EASERA Systune

Systune demo trouvable ici : www.afmg-support.eu/AFMGDownloads/Downloads.aspx?SW=EASERA%20SysTune%20Demo&FILE=EASERASysTuneDemoSetup.zip

Prérequis :

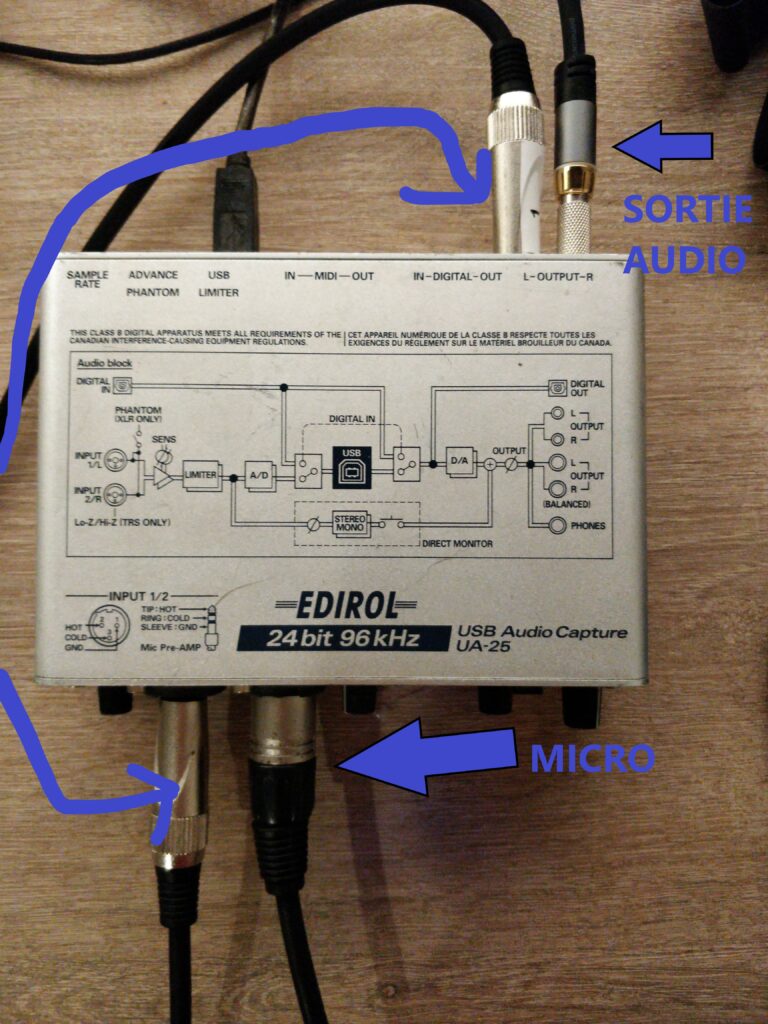

Comme pour la mesure avec REW, il faut boucler la carte :

Vu que l’on ne pourra pas dans cette version ajouter un fichier de calibration, on a pas besoin de calibrer la carte

Systune va servir pour faire les mesures de phase.

Configuration

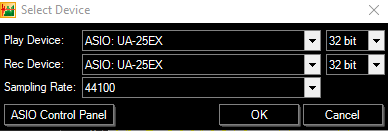

On commence par aller dans Configure puis Select Device

Puis on choisit notre carte son, UA-25EX pour moi

Ensuite ici

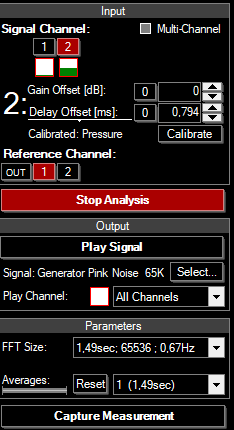

Le Signal Channel correspond au micro ( Input 2 pour moi )

Reference Channel correspond à la boucle ( Input 1 pour moi )

Dans Output, sur Select

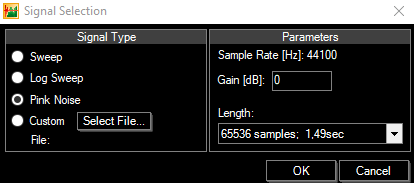

Remplir comme ça

Et sur Play Channel mettre All Channels

Mesure :

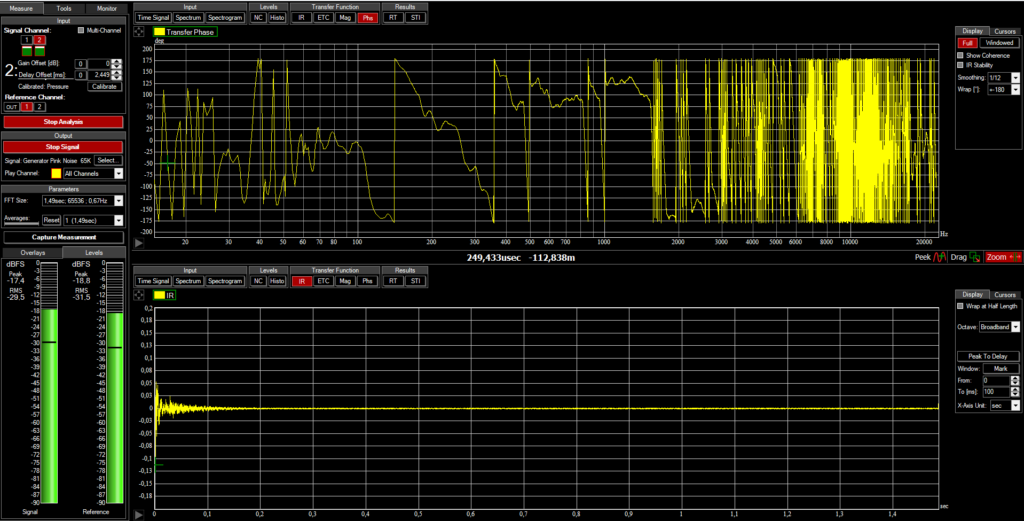

Cliquez sur Start Analysis puis Play Signal

Dans Transfer Function, cliquez sur IR

Puis sur Peak to Delay ( A faire une fois que le micro est placé et ne doit plus bouger pendant le calage )

En haut le delay offset doit maintenant être remplis et vous êtes prêt pour vos mesures Réglage des délais et équalisation globale
