Réglage crossover et limiteur
Je ne suis pas ingé-son ni sondier, c’est un hobby pour moi, certaines informations peuvent être erronées et seront corrigés au fur et à mesure.
Je n’utilise pas un vrai système son pour les exemples, les résultats ne sont donc pas représentatif de ce que l’on peut voir sur de vraies mesures, mais permettent de se faire une idée globale.
De même que j’ai fait quelques raccourcis pour être le plus simple possible.
J’ai utilisé une console numérique afin d’ajouter des EQs ainsi que des délais pour simuler le système
N’hésitez pas à lire le site et le forum de Marc.O : http://hornplans.free.fr/
Ainsi que le site et le forum de Ziggy : http://www.ziggysono.com
LR24 : Linkwintz-Riley avec une pente de 24db/oct
BW : butterworth
FC : Fréquence de coupure
Réglage crossover
Le réglage du crossover ainsi que le limiteur permettent de faire travailler les enceintes sur leurs bandes utiles et les protéger.
Ex SUBs MTH46LC 32Hz-120Hz. Il serait inutile de le faire travailler au-dessus et dangereux de le faire travailler en dessous.
Pour l’exemple je vais prendre un système classique en 3 voies, plusieurs MTH46LC couplés à une MT130.
On utilisera 1 voie par équipement ( 1 voie pour les subs, 1 voie pour les médiums et 1 voie pour la compression ). On utilisera donc 3 voies sur le processeur. Si on avait 2 MT130, on utiliserait 5 voies ( 1 voie pour les subs en mono, 2 voies pour une MT130 et 2 voies pour la seconde MT130 ) afin de profiter de la stéréo.
Dans un premier temps, sur les subs, on va appliquer un filtre passe-haut, ce filtre va permettre d’éviter un débattement trop important de la membrane du HP ( Plus on descend en fréquence plus le débattement du HP est grand ).
Exemple sur un MTH46LC équipé en The box 18-500, la FC recommandé est 32Hz avec un filtre butterworth en 24db/oct.

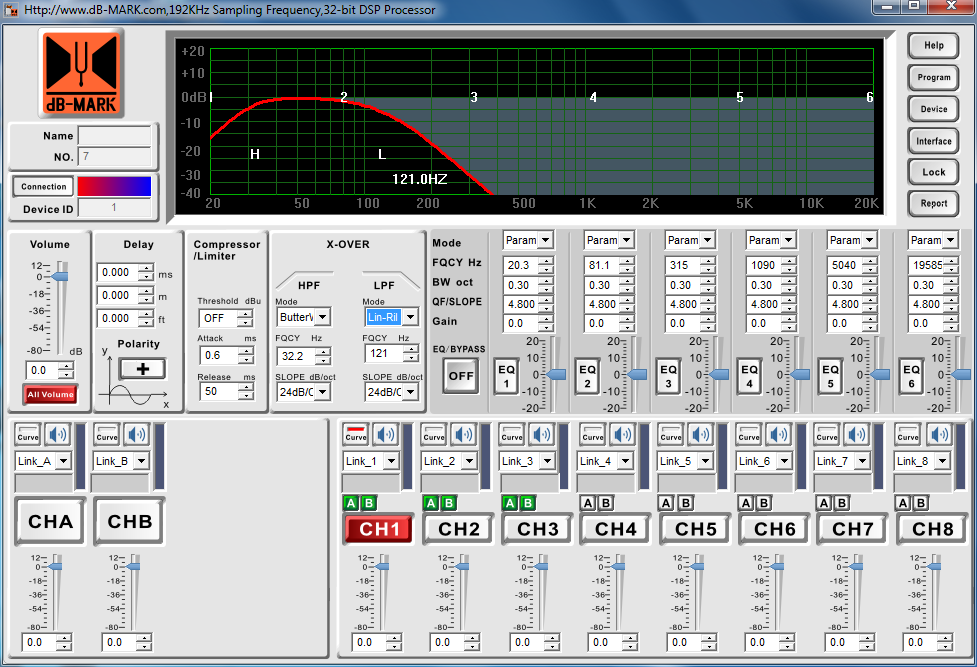

Sur mon processeur ça donne ça :
Puis on va appliquer le filtre passe-bas en LR24, ici à 120Hz. Vous pouvez couper plus haut ou plus bas si vos enceintes le permettent.
Si on utilise un LR12 par ex, on devra rapprocher une fréquence pour que ça coïncide et sur un BW les éloigner.

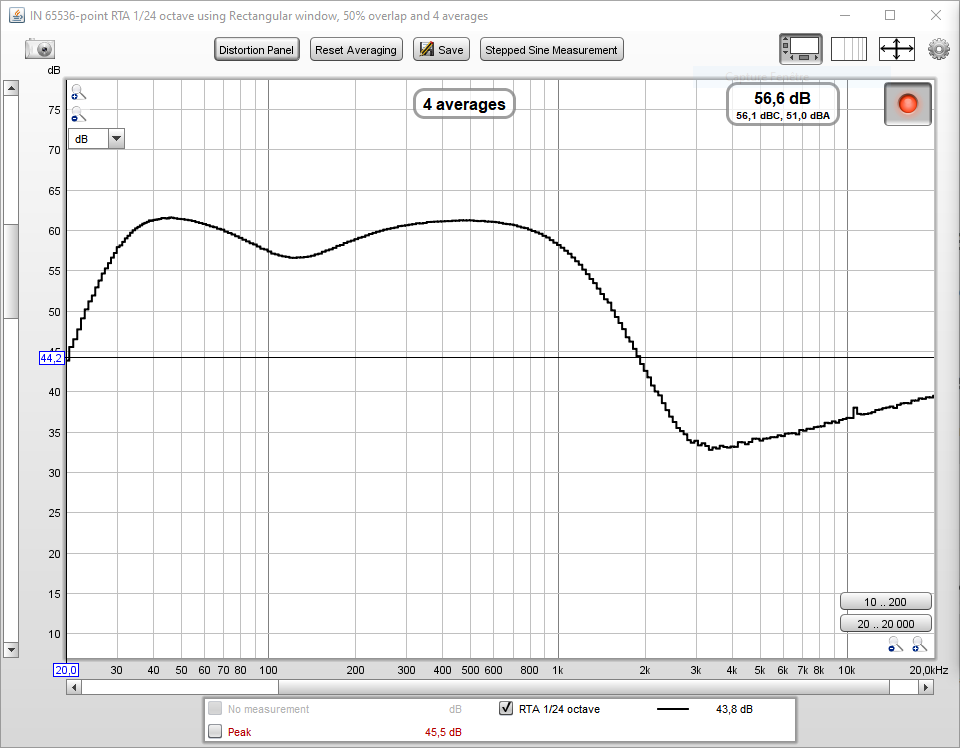

LR12

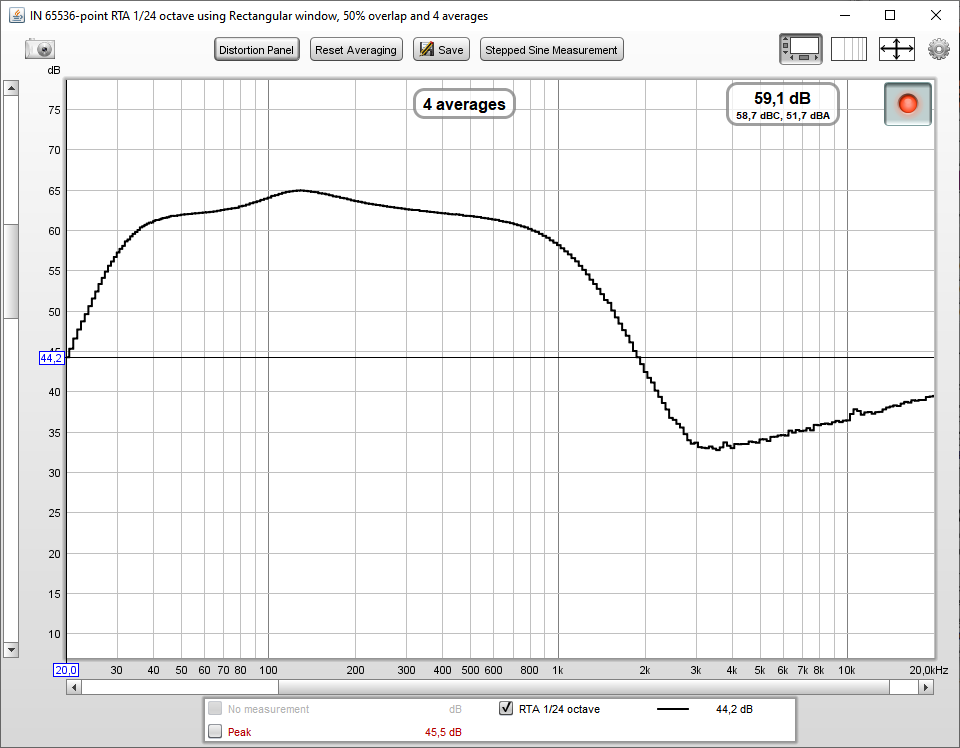

BW24

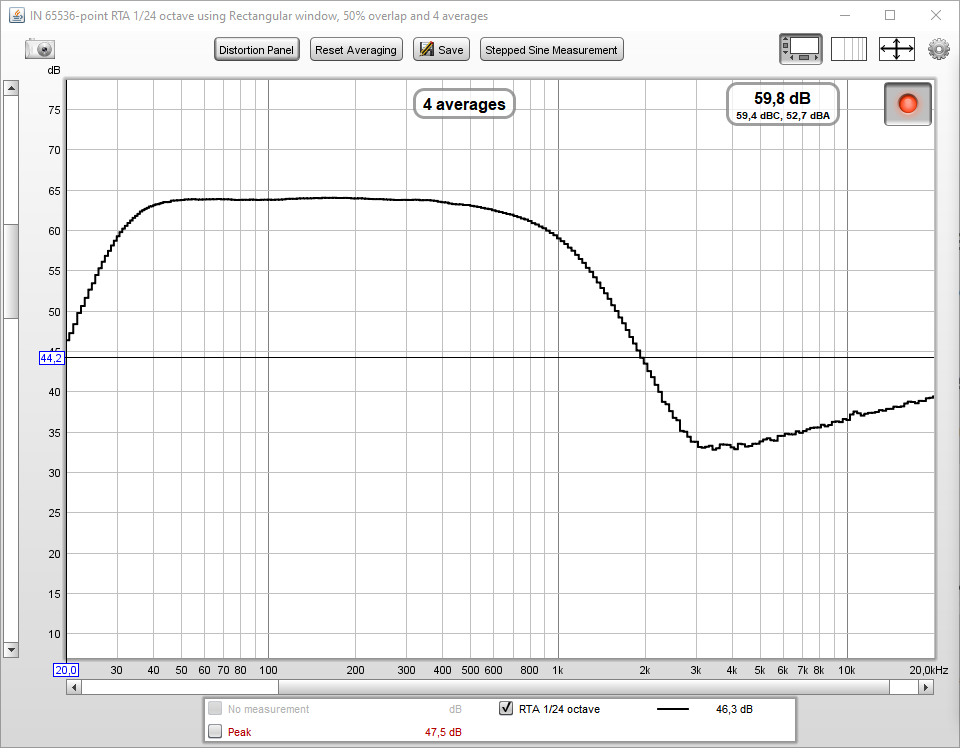

LR24

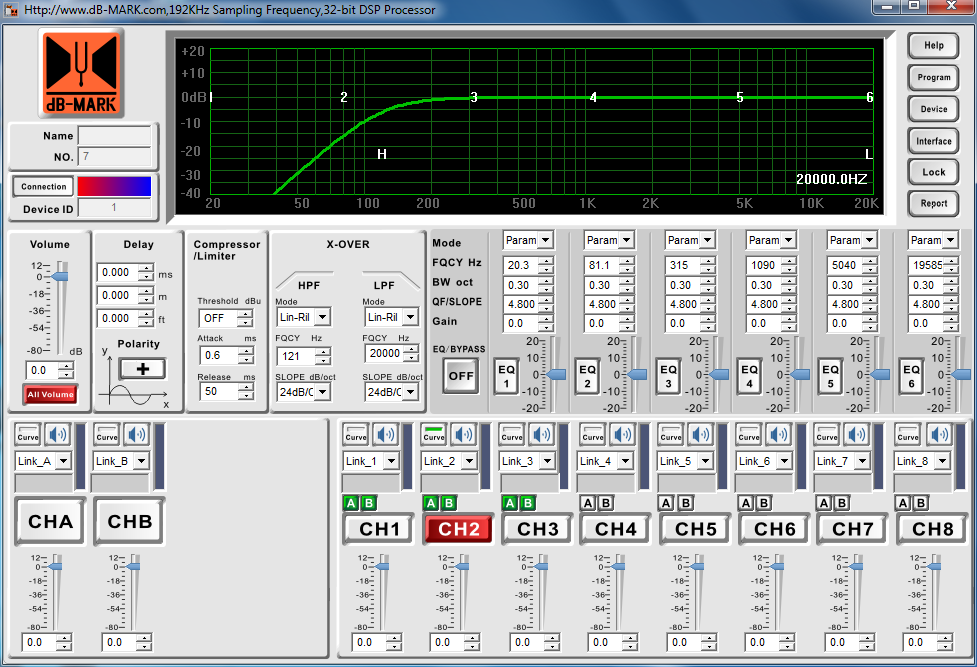

On utilisera le LR24 par souci de simplicité, sur le médium je mets donc le même filtre en passe-haut LR24 à 120Hz.

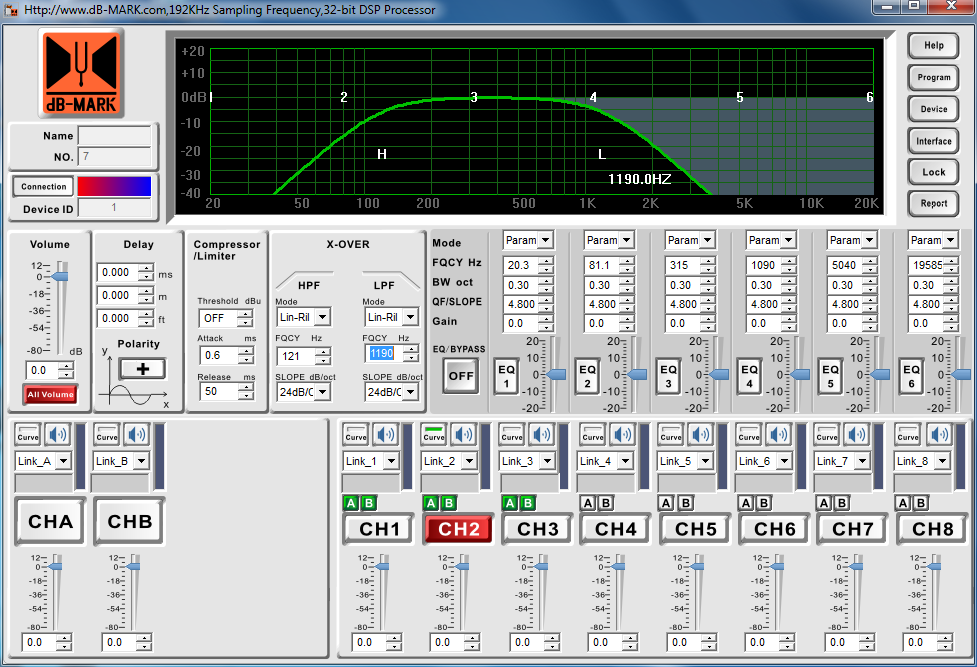

Sur le médium pour le passe-bas, Marc conseille 1200Hz. Donc on fait pareille que avant LR24 1200

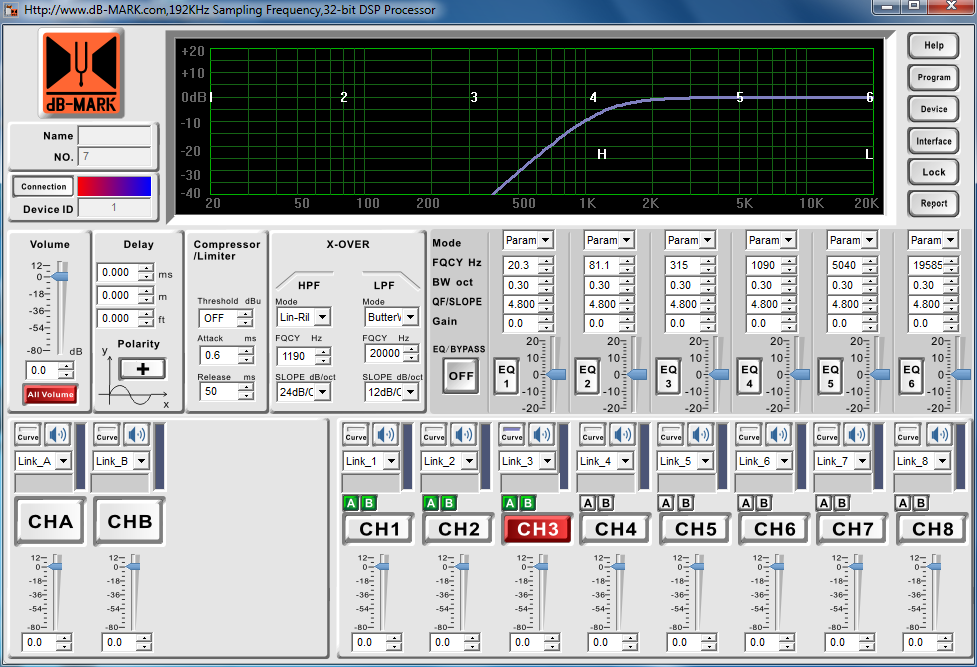

Sur la compression, le passe-haut est PRIMORDIAL, ça l’est déjà sur les autres équipements, mais ça peut être permissif à l’erreur, la compression n’appréciera pas du tout recevoir un signal trop bas ( Quelques seconde a une fréquence trop basse suffiront a cramer votre compression ). Donc passe-haut à 1200Hz en LR24
Le crossover est maintenant réglé.
Le limiteur
Le limiteur permet de limiter le signal afin de ne pas envoyer un signal trop important dans les enceintes.
Le limiteur ne fait pas tout non plus, si vous envoyez un signal trop important ou avec beaucoup de distorsion ( quand vous faites clipper la table de mixage/Console/Processeur parce-que ça donne un son trop D4RK UnDeRgRoUnD ), le signal trop important sera écrêté et aura donc de la distorsion qui risque sur le long terme d’endommager les HPs ( Poussé à l’extrême le signal peut ressembler à une composante continue et ça, les HPs, ils aiment pas du tout ) .
Le limiteur prend en compte plusieurs paramètres : le niveau, l’attaque et le release ( Et parfois le decay ).
Le niveau on le calcul, l’attaque au minimum et release au max.
Pour le calculer le niveau, on a besoin de la puissance AES du HP, le gain de l’ampli ainsi que la charge de l’enceinte.
Vous pouvez utiliser le calculateur de Marc ici : http://hornplans.free.fr/limiteur.html

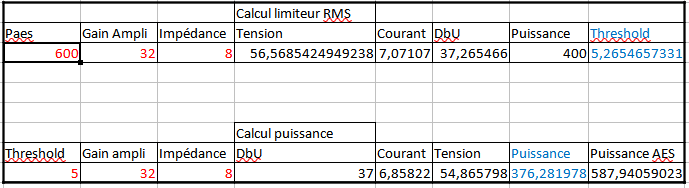

Je me suis fait un excel avec les formules d’un limiteur RMS en charge ouverte que j’utilise régulièrement
Pour l’exemple donc : Un ampli avec un gain de 32db et le 18-500 de Thomann limité à 600w
Pour le calcul, en simplifiant, sur une charge ouverte :
Puissance limité = Paes/1.5 = 600/1.5 = 400w ( Marc.O utilise un facteur un peu plus grand autour de 1.5625 sur une charge ouverte et 2.37 en charge fermé )
On va donc chercher à convertir 400w en dBu, sachant que la formule vaut 20Log(U/0.775)
Pour avoir la tension, on sait que U = R*I et I = P/U donc U = R*(P/U) donc U = (R*P)/U donc U² = R*P donc U = racine de (R*P)
Donc U = racine de ( 8*400) = 56.56v
Pour convertir en dBu donc 20*Log(56.56/0.775) = 37.3dBu
Comme notre ampli a un gain de 32 on fait le calcul : 37.3-32 = 5.3
Le limiteur sera donc a régler sur 5.3dB
Il faut faire ça pour chaque équipement ( Sub, médium et compression ).
Le système audio est maintenant protégé.
